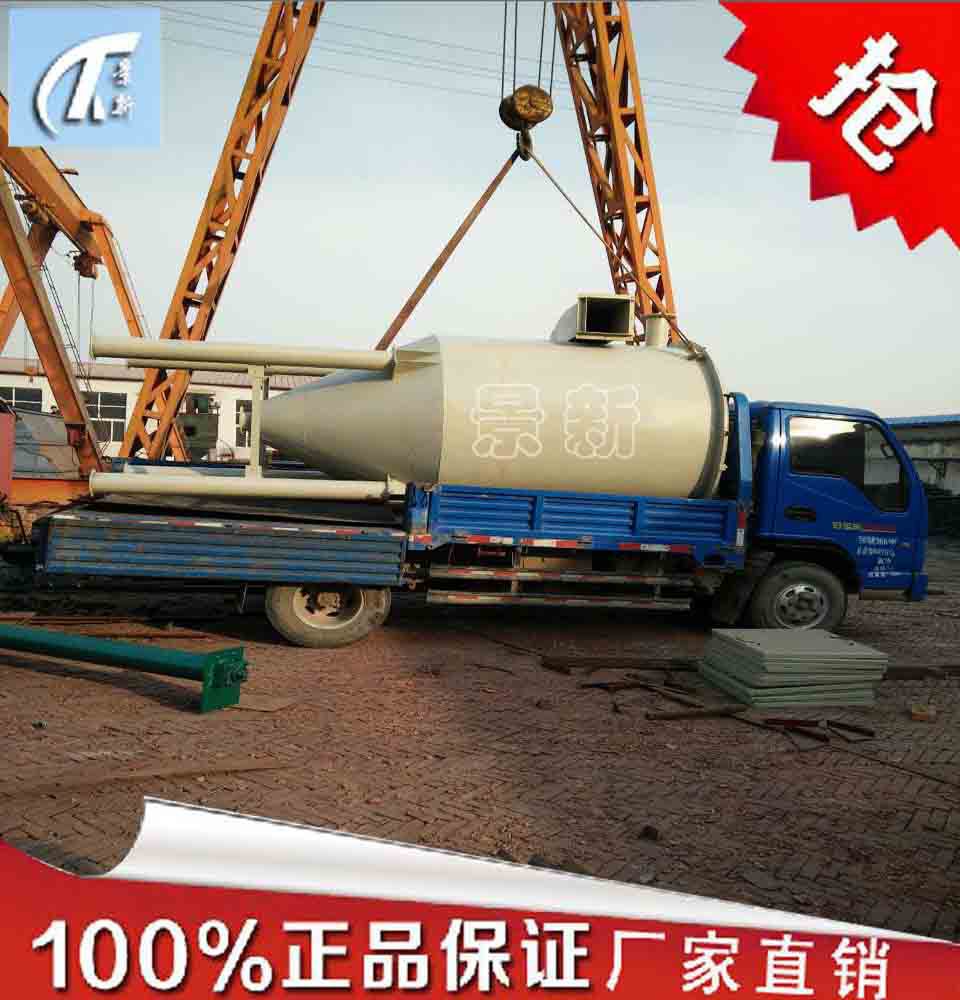

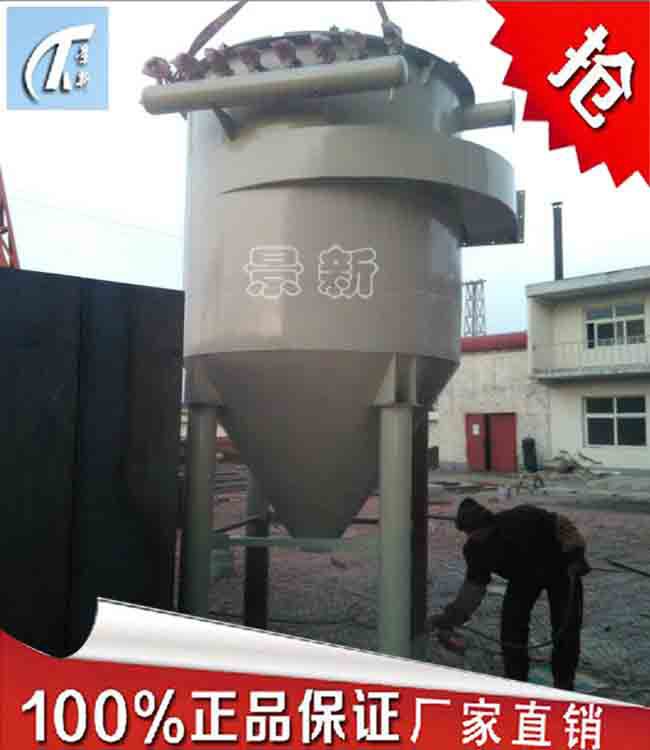

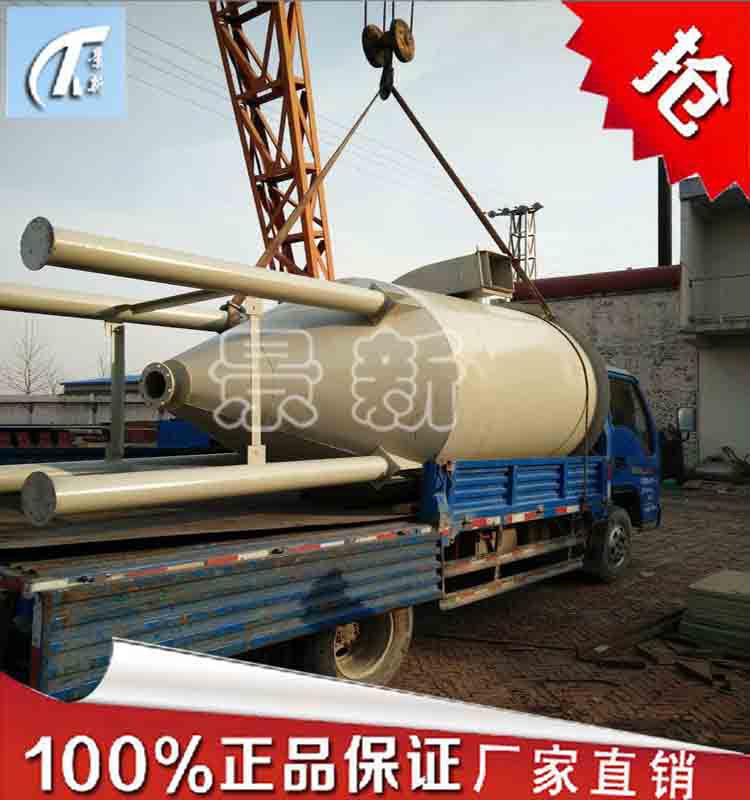

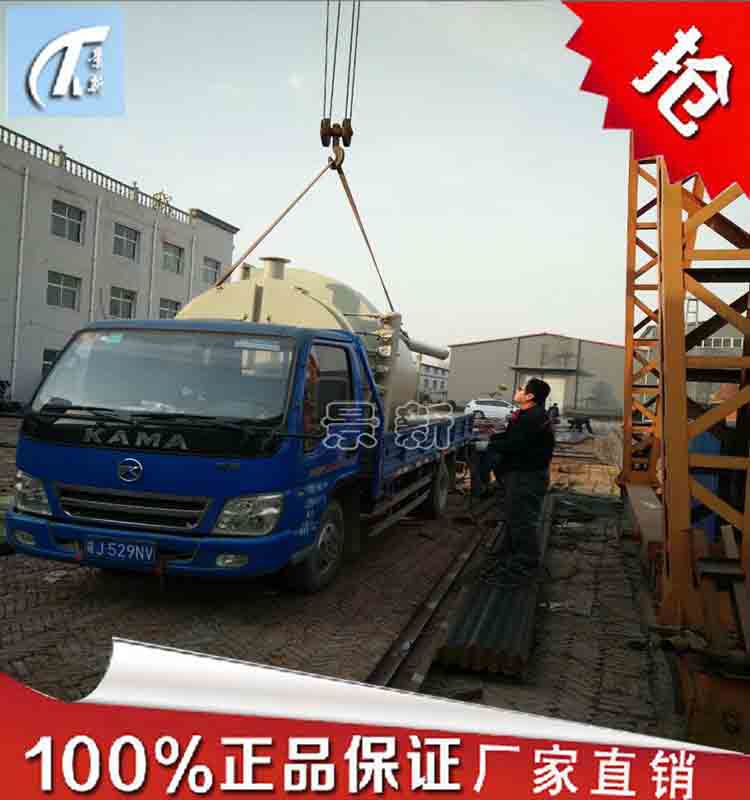

發往廊坊的圓脈沖布袋除塵器1月12日在新天環保生產車間發出，請段總保持電話暢通，注意接收貨物。

說明書

1. 概述

   YMC型脈沖袋式單機除塵器適用于凈化細小而干燥的非纖維性的工灰塵,廣泛應用在碳素,冶煉,礦山,機械,化工,水泥,食品,農藥等許多部門。
       YMC型脈沖除塵器的除塵,是通過濾袋進行的,當塵含塵空氣進入箱體內,因氣流突然擴張,流速驟然降低,這樣顆粒大的借自身重力落進集塵箱,其余灰塵被阻留在濾袋外壁.為了保證設備的正常運轉,維持一定的設備阻力,YMC型脈沖除塵器采用壓縮空氣噴吹濾袋,由控制系統完成脈沖,經噴吹管噴出,通過誘導周圍大量空氣進入濾袋,使濾袋瞬間急劇膨脹,引起一次脈沖振動,將積附在濾袋外壁的灰塵抖落,進入集塵箱,經卸灰系統排出機外。
       經過幾年來的使用和測定：YMC脈沖除塵器在工作正常狀態時,除塵效率達99%以上.本機并具有工作性能良好,使用簡便,濾袋壽命長,維修量小,美觀大方等優點。
       根據用戶需要,本廠產有電路控制裝置 .它是由晶體管程序控制儀,依次接通電磁放氣閥而構成脈沖程序控制,晶體管程序控制儀是采用晶體管和較先進的集成電路相制而成.因此其性能穩定,可靠.維修方便.
   二、箱體結構簡介
       YMC型脈沖袋式除塵器主要是由濾塵,輕袋,排塵等三部分組成。
       濾塵部分有上,中,下三個箱體,在上箱體與中箱體間為帶有多孔的花板上均裝一個除塵布袋,上方放置噴吹管,其中一端連接脈沖放氣伐,氣包和脈沖控制儀,這樣構成了濾塵及清袋機構。
       下箱體為錐形集塵箱,收集落下的灰塵.底部裝有排塵裝置,把落下的灰塵排出機外。
       為了便于檢查和更換濾袋,在本機的上箱體上裝有可掀起的蓋板和掀起裝置,這樣濾袋框架可以從上面抽出、插入，免于進入含塵箱體內工作,改善了勞動條件.
       本機采用薄壁鋼板焊接,每個箱體間用螺絲連接,以便于安裝和拆卸.含塵空氣入口設在下箱體上,凈氣出口設在上箱體端部.其進出口等的方位,可參見裝配型式簡圖,定貨時需注明。

   二、主要技術性能參數：

       設備名稱：YMC64單機脈沖袋式除塵器

   處理風量：4680-6240m3/h

             過濾面積：52m2

   過濾風速：1.5-2.0m/min

   濾袋規格：ф130×2000mm

               數  量：64條

             濾袋材質：500g易清灰滌綸針刺氈濾料

   工作溫度：120℃       瞬間溫度： 150℃

   配套骨架：ф120×1980mm

   數  量：64根

   脈沖閥規格：DMF-Z-25S

      數  量：8只

   壓縮空氣壓力：0.4-0.6MPa

   耗氣量：0.25m3N/min

   入口含塵濃度：≤1300g/Nm3

   出口含塵濃度：≤30mg/m3

   處理粒徑：≤1微米

   收塵器阻力：1200Pa

   除塵效率：99.5%

   除塵器外形尺寸： 1700（ф）×4950（高）mm

   高溫風機型號：4-68№4.5A

           流  量：5790-10485m3/h

           全  壓：2657-1833Pa

   配套電機型號：Y132M-2

   功  率：7.5KW

   三、安裝要求

   1、為便于運輸，設備解體發運交貨，收到設備后，先按設備清單，檢查是否缺件，然后檢查在運輸過程中是否損壞，對運輸過程造成的損壞應及時修復，同時對到貨設備做好防損、防竊等保管工作。

   2、對排灰裝置進行專門檢查，轉動或滑動部分要涂潤滑脂，減速機箱內要注入潤滑油，使機件正常工作。

   3、安裝時要按除塵器設備圖紙和、行業有關安裝的規范要求執行。

   4、安裝設備有下而上，設備基礎必須與設計圖紙一致，安裝前檢查進行修整，而后吊裝支柱，調整水平垂直度后安裝支腿及灰斗，灰斗固定后，檢查相關尺寸，修正誤差后，吊裝下、中箱體、上箱體風道、再安裝氣包、脈沖閥、電氣系統及壓縮空氣管路系統，保持密封。

   5、各檢查門和連接法蘭處均應有密封墊。檢查門密封墊應用膠粘結，密封墊搭接處斜接或疊接，不允許有縫隙或脫落，以防漏風。

   6、安裝壓縮空氣管路時，管道內要吹掃，除去污物防止堵塞，連接處要保持密封。安裝后試壓，試壓壓力為工作壓力的1.15倍，試壓時關閉安全閥，試壓后，將減壓閥調至規定壓力。

   7、除塵器內部及各法蘭連接件各處應清掃干凈，仔細觀察除塵器內部有卸灰閥有沒有被異物卡住，把對除塵器不起任何作用的異物清理掉，保證除塵器正常運行，在螺孔處加入密封墊，再上螺栓擰緊，以防漏風。

   8、按電氣控制柜安裝圖和說明，安裝電源及控制線路。

   9、除塵器整機安裝完畢，應按圖紙再作檢查修整。對箱體、風道、灰斗內外的焊縫作詳細檢查，對氣密性焊縫特別重點檢查，發現有漏焊、氣孔、咬口等缺陷應進行補焊，以保證其強度及密封性，必要時，進行煤油檢漏及對除塵器整體壓縮空氣進行打壓檢漏。

   10、在有打壓要求時，按要求對除塵器整體進行打壓檢驗。試驗壓力按要求，一般為凈氣室所受負壓乘以 1 .15系數，小壓力采用除塵器后系統風機的風壓值。保壓一小時，泄漏率＜2%。

   11、后安裝濾袋。濾袋的搬運和停放，要注意防止袋與周圍的硬物、尖角物件接觸、碰撞。禁止腳踩、重壓，以防破損。濾袋的袋口與花板孔口嵌緊，不得歪斜，不留縫隙?？蚣軕?yīng)從袋口垂直往下安裝。

   12、除塵器系統安裝完畢。

   五、調試

   1、在除塵器安裝（試壓）全部結束后進行，對卸灰閥、等進行調試，先手動、后自動，各機械部件應無松動、卡死現象，輕松靈活，密封性好。再進行8個小時空載試運轉。

   2、對控制柜進行模擬空載試驗，先逐個檢查脈沖閥，排氣閥、卸灰閥線路的通暢與閥的開啟、關閉是否正常，再按定時控制時間，按電控程序進行各室全過程的清灰，應定時準確，各元件動作無誤，被控閥按要求啟閉。

   3、聯動調試：在風機啟動前，先將各室脈沖打開，然后系統風機在運行條件下進行負載聯動，重復第2條進行運行。

   4、實載運行：工藝設備正式運行，除塵器正式進行過濾除塵，除塵器程序控制柜正式投入運行（一般提前5-10分鐘運行），隨時對各運動部件、閥進行檢查，記錄運行參數。如按定時控制，應在除塵器阻力達到規定的阻力值（如1470-1770Pa）時，手動開啟控制柜對濾袋進行清灰，各室清灰完后即停，而后統計阻力再達到規定值的時間，再手動開啟控制柜對濾袋進行清灰，如此循環多次。在取得對二次清灰周期間的平穩間隔時間后，即可以按此時間數據作為控制柜“定時”控制的基數，輸入控制柜，而后，控制柜即可自動“定進控制”正式投入運行。

   5、除塵器調試工作完畢。

   六、除塵器使用步驟

   開機

   步打開主風機3-5分鐘，第二步打開清灰系統，第三步打開螺旋輸送機或卸灰閥，除塵器按控制儀設置的程序正常運行。

   關機

   在吸塵點停止工作后3-5分鐘時:步關閉主風機，第二部清灰系統運行10分鐘左右關閉，第三步清灰系統關閉后排灰裝置在運行5分鐘左右把所有積灰清理干凈后關閉排灰裝置。

   七、維護和檢修

   1、除塵器要設專人操作和檢修。全面掌握除塵器的性能和構造，發現問題及時處理，確保除塵系統正常運轉。值班人員要記錄當班運行情況及有關數據。

   2、轉動部位定期注油。

   3、發現排氣口冒煙，冒灰，表明已有濾袋破漏或脫落，急時檢修。檢修時，逐室停風打開上蓋，如發現袋口處有積灰，則說明該濾袋已破損，須更換或修補。

   4、除塵器阻力一般在1470-1770Pa，清灰周期根據阻力情況用控制柜內的設定開關進行調整。

   5、壓縮空氣系統的空氣過濾器要定時排污，氣包的低點排水閥要定期排水。有貯氣罐的也要定期排水。

   6、控制閥要由人員檢修，定期對電磁閥和脈沖閥進行檢查。



2.
3.

4. 八、電控系統主要技術性能

1. 1. 輸入電壓：AC380V×3   頻率：50Hz；

   2. 控制方式：手動、自動；

   3. 清灰間隔：3600秒內可調；



      訂貨須知
      1、產生粉塵的工藝設備和工況。例如：粉塵性質、排風量、粉塵產源面積及相關參數。
      2、相關工藝參數，如：氣體的溫度、含塵濃度、有機物濃度、無機物濃度、產氣源位置、面積等。
      3、處理粉塵的物理性質：溫度、性質、自燃性和爆炸性等化驗報告。
      4、生產車間的房屋建筑和生產設備的布置方位以及車間外的地理環境。
      5、提出裝配形式的要求，如出風口、塔體定位等平面布置方位。
      6、增購其他輔機和配件，例如：風機，當訂購風機時，需注明型號、規格、轉速、風量、風壓、出口方向和電機功率等參數，若需訂購管道、吸氣罩、煙囪等，需提供相關的圖紙，另外是否需訂購部分濾料作為備件需提供數量。
      7、是否需要委托本公司代辦選型、設計、運輸及安裝等事宜。



      售后服務

      產品保修時間為一年；山東地區24小時內趕到現場維修，外省市3天內趕到現場維修。維修配件價仍按合同約定價收取。
