為凈化礦山石料生產時破碎機、振動篩、皮帶轉運點進程中發作的粉塵而對布袋除塵器的技能進行了一些改善，含塵氣體經吸氣罩及管道，進入布袋除塵器凈化后，凈化的氣體由風機排到大氣中。
　　為了使布袋除塵器在礦山企業粉塵治理中表現佳的作用，我們對布袋除塵器做了改善。
　　(1)濾袋長徑比　礦山袋式除塵器濾袋的長徑比，是影響除塵器清灰作用的重要因素，除塵器依據低壓脈沖清灰的特色，選用的濾袋長徑比為27: 10通常認為濾袋的長徑比超過（15-40):1的規模是不合理的，對低壓脈沖而言，取長徑比為（20-30)：1較為恰當，由此可見本除塵器濾袋長徑比較為抱負。
　　(2)緊縮空氣噴吹口的改善　傳統的礦山脈沖除塵器均按圖ll-14(a)辦法規劃，當緊縮空氣到達濾袋上口時，因為文氏管的誘導作用，構成大于一次空氣流量（緊縮空氣流量）2-6倍的二次空氣流量。一、二次空氣流量之和構成強大的清灰氣流，能有用地把濾袋上的積塵清掉，但這種規劃的缺乏是文氏管氣流阻力大，且二次氣流的流量難以有用操控。

　　礦山除塵器選用了圖ll-14(b)的噴吹辦法，這種辦法無需文氏管，所以可削減文氏管的流體阻力丟失30-80Pa，一起一次空氣直接進入濾袋，把引入的二次空氣量操控到一次空氣量的1-2倍，然后構成短暫、疾速、縱深的噴吹，同樣可以獲得抱負的淸灰作用。對碾泥機室細、黏的粉塵而言，這種淸灰辦法耗費的緊縮空氣量偏大。
　　(3)加設空氣過濾器　據調査，脈沖除塵器失利的底子原因是脈沖閥失靈。而脈沖閥失靈的要原因是緊縮空氣質量欠佳，為此在除塵器緊縮空氣進口增設了一個394型空氣過濾器，以便改善緊縮空氣質量。除塵器投產以來從未發作過脈沖閥失靈景象。闡明加設空氣過濾器辦法妥當，能確保除塵器長期、正常、工作。
　　(4)降低漏風　削減除塵器漏風率是確保除塵器功用的重要途徑之一。本除塵器在削減漏風率方面采納三項辦法：①檢驗每一條焊縫，凡有漏泄氣再從頭焊接；②維修門密封辦法原料的改善，其密封辦法為凹槽型，原料為耐高溫、耐老化、長壽型的硅橡膠；③一切接口均選用專用密封膏密閉，該密封膏的功用見表11-14。應注意在雨雪氣候不能嵌縫施工。
　　(5)主動操控普通脈沖除塵器的淸灰進程是用脈沖操控儀完成的，它并不好別的電氣外表設備相聯絡。該低脈沖除塵器在規劃選用了一致設置電氣操控設備的辦法，使每一受操控有些均按一致的指令工作，然后確保整機的質量和功用。

　　礦山除塵器作業原理和特色
　　脈沖除塵器由殼體、濾袋、清灰組織、輸灰設備及電控設備組成。殼體分三個室，濾袋長4m,直徑ф150mm。清灰組織選用76mm脈沖閥，緊縮空氣壓力＜0.3MPa。輸灰設備為螺旋輸送機及旋轉卸灰閥。電控設備 為操控柜、箱及外表等。
　　(1)作業原理　低壓脈沖除塵器作業原理見圖11-15。袋濾室內的濾袋懸掛在花板上，其內部有噴吹管。經過花板將凈氣室與袋濾室隔開。依據過濾風量的請求，設有若干排直徑為ф50mm、袋長4m的濾袋。濾袋內有骨架，避免負壓工作時把濾袋吸癟。裝置在凈氣室內的噴吹管對準每條濾袋口，以便緊縮空氣經過小孔吹向濾袋，并誘導少空氣進行清灰。
　　低壓脈沖除塵器作業原理
　　含塵氣體進人灰斗后，因為氣流斷面積俄然擴展，氣流中一有些顆粒粗大的塵粒在重力和慣性力作用下沉降下來；粒度細、密度小的塵粒進入濾袋室后，經過布朗分散、慣性磕碰和篩濾等綜合效應，使粉塵沉積在濾袋外表上，凈化后的氣體進入凈氣室由排氣管經風機排出。
　　袋式除塵器的阻力值隨濾袋外表粉塵層厚度的添加而添加。阻力到達某一規定值時進行淸灰。此時脈沖操控儀操控脈沖閥的啟閉，當脈沖閥敞開時，氣包內的緊縮空氣經過脈沖閥經噴吹管上的小孔，噴射出一股高速高壓的引射氣流，然后構成一股相當于引射氣流體積1-2倍的誘導氣流，一起進入濾袋內，使濾袋內呈現剎那間正壓并發作鼓脹和顫動，沉積在濾袋上的粉塵掉落，掉入灰斗內?；叶穬人鸭姆蹓m經過卸灰閥，接連地排出。
　　這種脈沖噴吹清灰辦法，是逐排濾袋次序清灰，脈沖閥開閉一次發作一個脈沖動作，所需的時刻為0.1-0.2s;脈沖閥相鄰兩次開閉的距離時刻為1-2min；悉數濾袋徹底一次清灰循環所需的時刻為20-30min。因為本設備為低壓脈沖清灰，且粉塵很細，所以依據設備阻力狀況，把噴吹時刻恰當調長，而把噴吹距離和噴吹周期恰當調短。
　　(2)脈沖淸灰的特色低壓脈沖除塵器的要特色是清灰用氣壓力低，規劃壓力<0.3MPa在壓力低的狀況為確保清灰作用，使附著在濾袋的粉塵能有用去掉，有必要添加清灰用氣量，故規劃中適用了吞沒式76mm脈沖閥，一起撤銷誘導二次氣流用的文氏管。低壓清灰的暗示如圖11-16所示。歸結為四個特征：①用氣壓力低；②氣流短暫敏捷；③阻力丟失?。虎芎臍饬看?。
依據計算低壓脈沖用氣量是高壓脈沖的1-3倍。
礦山布袋除塵器電氣操控
　　除塵器一路供電，三相三線制，AC80V士10%，50HZ±1%操作電源以及照明電源設置380V/220V操控變壓器，變壓器裝置于操控柜頂部。電氣操控規劃是環繞低壓脈沖清灰特色進行的。
(1)要電氣設備
　　操控柜1臺；機旁操作箱2臺（差壓變送器箱1臺；安全燈箱1臺；接線端子箱2個。
(2)要操控功用　淸灰操控選用守時操控辦法，每隔一個淸灰周期，用脈沖發作儀操控各脈沖閥順次啟閉。
　　卸灰選用守時或手動接連工作辦法操控旋轉給料器和灰斗振動器。
　　輸灰選用接連工作辦法，手動操控，螺旋輸灰機設有過負荷維護和斷鏈報警設備，發作毛病時當即切斷電源，一起發出報蒈信號。
　　低壓操控柜和差壓變送器箱均設有除塵器總差壓顯現。
　　機旁操作箱上設有螺旋輸送機、旋轉給料器和灰斗振動器的工作、中止和毛病信號顯現， 另外還有淸灰信號顯現。
(3)照明及別的照明電源由低壓操控柜供給，使用電子光控開關，可完成夜間主動照明，亦可手動操控。
　　除塵器頂部設有一個安全燈箱，供給36V安全電源，除塵器底部設有一個機旁操作箱， 供給AC380V，50A電源供電焊機等用。除塵器本體設防雷接地維護。
礦山除塵器工作作用

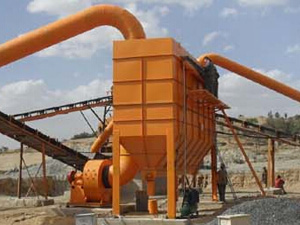

　　用于礦山破碎機的除塵系統和低壓脈沖除塵器自投產一直工作杰出，經監測站測定檢驗，其成果見表工作狀況標明，低壓脈沖除塵器用于處理礦山破碎機發作的粉塵是成功的。成功的關鍵在于對現有除塵器采納了一系列技能辦法，使之適應于石料粉塵的特色。一起選取合理的規劃參數，也是設備正常工作的重要因素。
　　實測成果闡明，低壓脈沖除塵器用于礦山破碎機生產的技能指標是較領先的，設備工作阻力長期穩定在1300Pa以下，漏風率＜2%；粉塵排放滿足較嚴格的環保請求，濃度＜30mg/m3；設備工作多年未呈現毛病，也未替換過濾袋及脈沖閥等配件。http://www.www.ythjzs.cn
