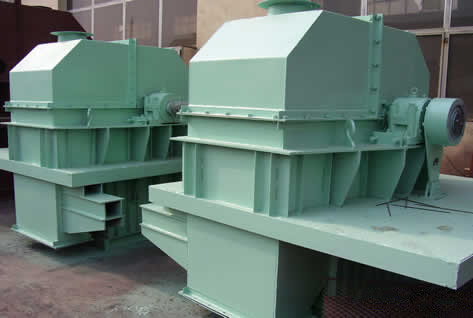

TD型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60C。TD型按JB3926-85《垂直斗式提升機》標準設計制造，與傳統D型斗提機相比，輸送效率高，料斗形式多，應優先選用。

TD型斗式提升機用途：

TD型斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成。TD型斗式提升機適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

TD型斗式提升機特點：

1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少；

2、提升范圍廣。這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少；

3、運行可靠。先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升度高，提升機運行平穩，因此可達到較高的提升高度；

4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

斗式提升機是一種垂直向上的輸送設備，用于輸送粉狀、顆粒狀、小塊狀的散狀物料。斗式提升機可分為外壯舉式膠帶傳動和外斗式板鏈傳動兩種；按料斗式分為深斗式、淺斗式和鱗斗式；按裝載特性分為掏取式（從物料內掏取）及流入式；按運送貨物分為直立式和傾斜式。

斗式提升機的料斗和牽引構件等行走部分以及提升機頭輪和尾輪等均安置在提升機的封閉罩殼內，而驅動裝置與提升機頭輪相連，緊張裝置與尾輪相連，當物料從提升機的底部進入時，牽引構件動作使一系列料斗向上提升至頭部，并在該處進行卸載，從而完成物料垂直向上輸送的要求。

斗式提升機在橫截面上的外形尺寸較小，可使輸送系統布置緊湊；其結構簡單、體積小、密封性能好、提升高度大、安裝維修方便。

斗式提升機械的壽命主要決定于主軸裝置和減速器，但這絕不意味著由此就可以輕視其他部件包括配套件在保證提升機械無故障運行中的作用，斗式提升機主軸裝置的壽命是由卷筒和主軸的壽命決定，它們當然也可以用模型試驗的方法來保證，不過，在我國的生產實踐中，主軸使用壽命的保證，卻是采用另外一些措施:1.確認主軸的失效機理為疲勞破壞；2.設計計算上充分考慮失效機理，采用疲勞設計，并盡量減小應力集中；3.對主軸提出合理的工藝要求和技術條件，并保證這些要求和條件能嚴格執行；4.對主軸進行探傷并切樣進行常規的機械性能試驗，從而保證了主軸材料性能的可靠。
